管道拓扑图标素材库 - 专业版

产品概述

这是一套专为给排水、燃气管网设计打造的专业图标素材库，包含716个高清PNG格式图标。所有图标均采用标准化设计，清晰易识别，可直接应用于各类工程设计软件和技术文档中。

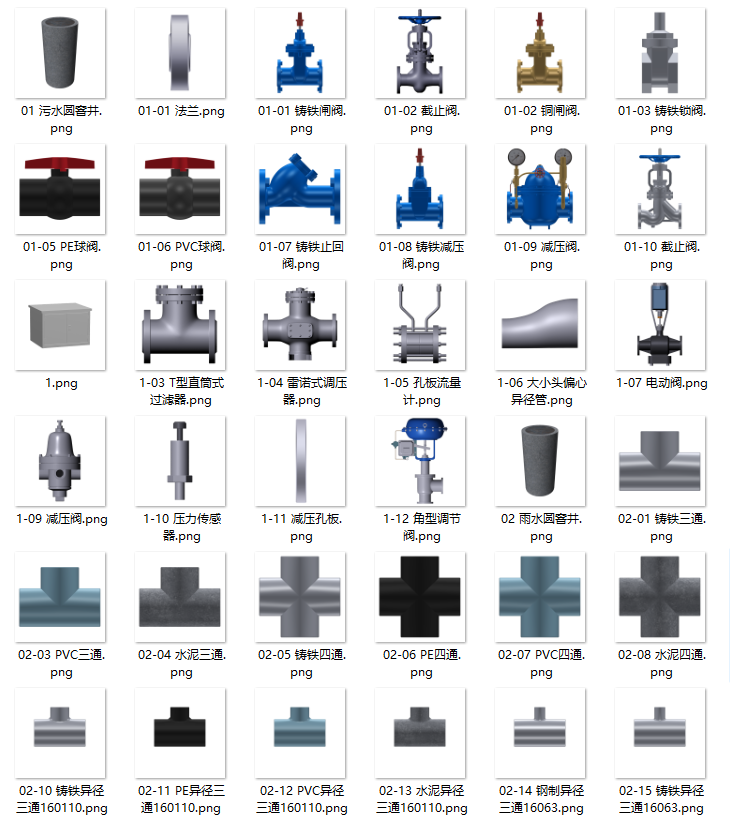

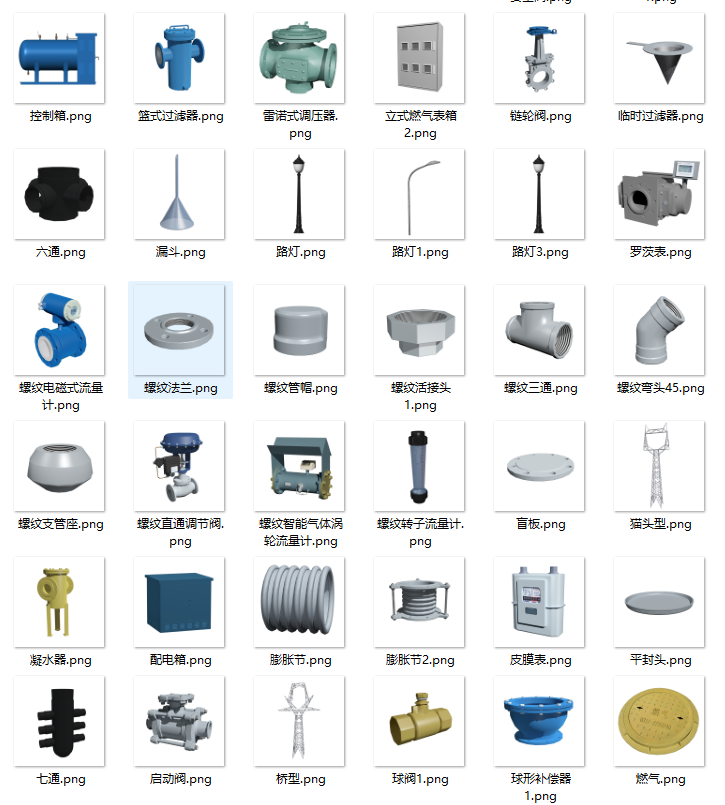

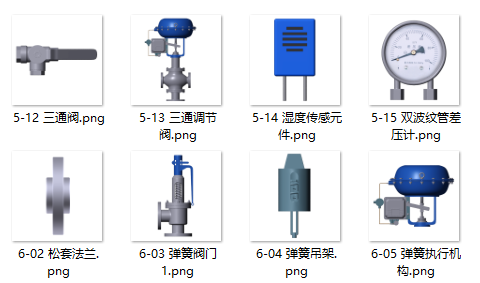

特别提示： 由于图标库中的图片数量太多，无法全部展示，截图只是很少的一部分。

核心优势

✓ 内容全面

涵盖市政管网设计所需的全部元素，从基础管件到复杂设备，一应俱全。

✓ 高清品质

所有图标均为PNG格式，支持透明背景，清晰度高，适合各种尺寸使用。

✓ 标准规范

图标设计符合行业标准，便于团队协作和图纸交流。

✓ 即用即取

无需二次编辑，下载后可直接导入设计软件使用，大幅提升工作效率。

图标分类详解

一、井盖类（39种）

包含各类窨井、检查井图标：

• 污水系统：污水圆窨井、污水方窨井、污水圆盖方井、污水圆直通井、污水圆盖方直通井、污水圆盖方三通井、污水圆盖方四通井等
• 雨水系统：雨水圆窨井、雨水方窨井、雨水圆盖方井、雨水圆盖方直通井、雨水圆盖方三通井、雨水圆盖方四通井、雨蓖子直通井、雨蓖子三通井、雨蓖子四通井等
• 综合井类：方盖直通井、方盖三通井、方盖四通井、消防栓井、人孔井等

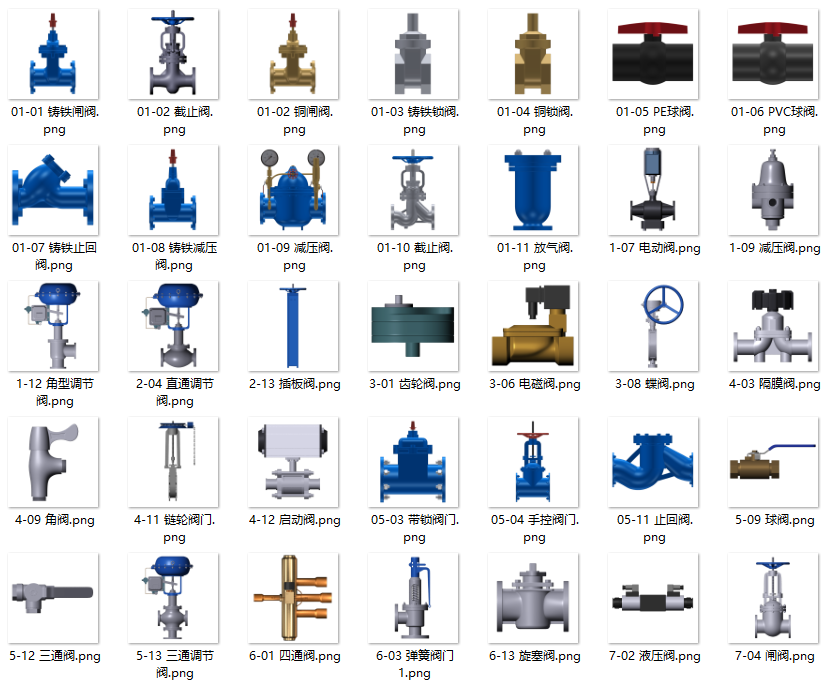

二、阀门类（125种）

涵盖各类阀门及控制装置：

闸阀系列

• 铸铁闸阀、铜闸阀、法兰闸阀
• 各种规格和材质的闸阀

球阀系列

• PE球阀、PVC球阀、铸铁球阀
• 放空阀球阀、管球阀门等

截止阀系列

• 承插焊截止阀、法兰截止阀
• 节流截止放空阀等

调节阀系列

• 直通调节阀、角型调节阀、三通调节阀
• 蝶形调节阀、承插焊角型调节阀等

其他阀门

• 止回阀、减压阀、安全阀、疏水阀
• 锁阀、电磁阀、隔膜阀、旋塞阀
• 链轮阀、针型阀、插板阀等

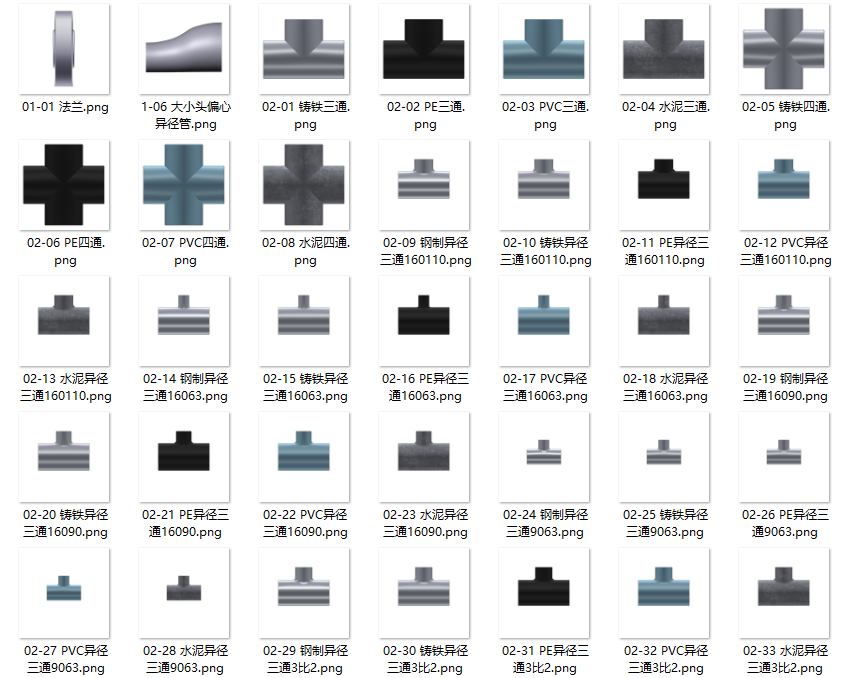

三、管件类（238种）

包含各种规格的管道连接件：

三通系列

• 标准三通：铸铁三通、PE三通、PVC三通、水泥三通、钢制三通、球墨三通
• 异径三通：涵盖160×110、160×63、160×90、90×63、200×110、200×160、110×50、110×75、110×63、125×110、125×90等各种规格
• 特殊三通：Y型三通、45度Y型三通、V型三通等

四通系列

• 标准四通：铸铁四通、PE四通、PVC四通、水泥四通
• 异径四通：各种规格的异径四通
• 特殊四通：Y型四通、排水四通等

弯头系列

• 90度弯头、45度弯头
• 异径弯头（塑料、金属）
• 角度弯头、承插弯头等

变径接头系列

• 铸铁变径接头、PE变径接头、PVC变径接头、水泥变径接头
• 各种规格：90×75、110×90、75×63、4比3、3比2等
• 大小头同心异径管、大小头偏心异径管等

其他管件

• 法兰、法兰盘、松套法兰、对焊法兰、承插焊法兰
• 哈夫节（带孔、不带孔）、法兰哈夫节
• 柔性接头、软管接头、金属软管
• 管帽、丝堵、盲板、8字盲板等

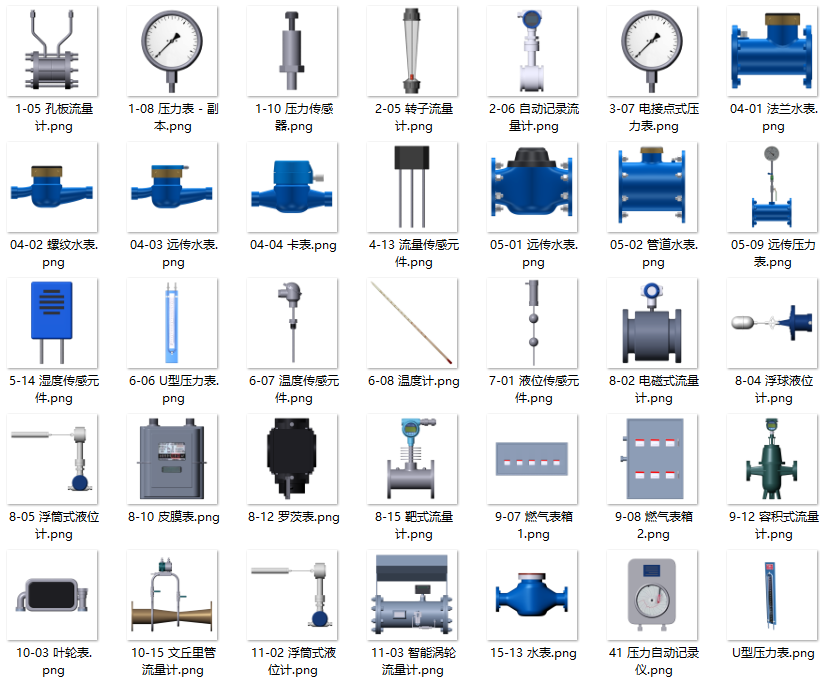

四、仪表类（66种）

包含各类测量和监控仪表：

流量计系列

• 孔板流量计、转子流量计、涡轮流量计
• 电磁式流量计、靶式流量计、容积式流量计
• 文丘里管流量计、智能流量积算仪等
• 法兰式、螺纹式等不同连接方式

压力表系列

• 标准压力表、U型压力表
• 电接点式压力表、远传压力表
• 压力自动记录仪、压力传感器等

水表系列

• 法兰水表、螺纹水表、远传水表
• 管道水表、卡表、叶轮表等

燃气表系列

• 皮膜表、罗茨表
• 智能气体涡轮流量计等

其他仪表

• 温度计、温度传感元件
• 液位计、浮筒式液位计、玻璃板液面计
• 湿度传感元件、流量传感元件等

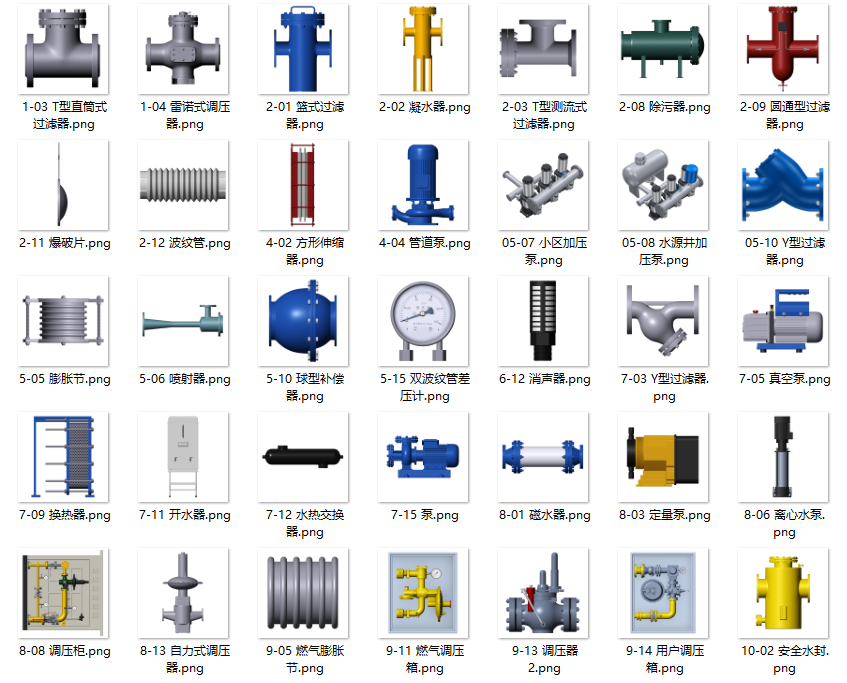

五、设备类（87种）

涵盖各类管网设备和装置：

泵类

• 离心水泵、管道泵、压力泵
• 真空泵、定量泵、手插泵
• 小区加压泵、水源井加压泵等

过滤器系列

• Y型过滤器、篮式过滤器、临时过滤器
• T型测流式过滤器、T型直通式过滤器
• 圆筒型过滤器、扁形过滤器等

调压设备

• 调压器、雷诺式调压器、自力式调压器
• 调压柜、调压箱、户外燃气调压箱
• 小型调压箱、用户调压箱等

伸缩补偿装置

• 球形伸缩器、波形伸缩器、套管伸缩器
• 方形伸缩器、球形补偿器、膨胀节
• 波纹管、双波纹管差压计等

安全装置

• 安全阀、重锤安全阀、开放弹簧微启式安全阀
• 安全水封、安全水阀、爆破片
• 超压切断阀、燃气切断阀等

其他设备

• 除污器、磁水器、凝水器
• 换热器、热交换器、水热交换器
• 消声器、呼吸阀、底阀、排气阀
• 水锤消除器、搅拌器、喷射器
• 组火器、加臭机、CNG加气机等

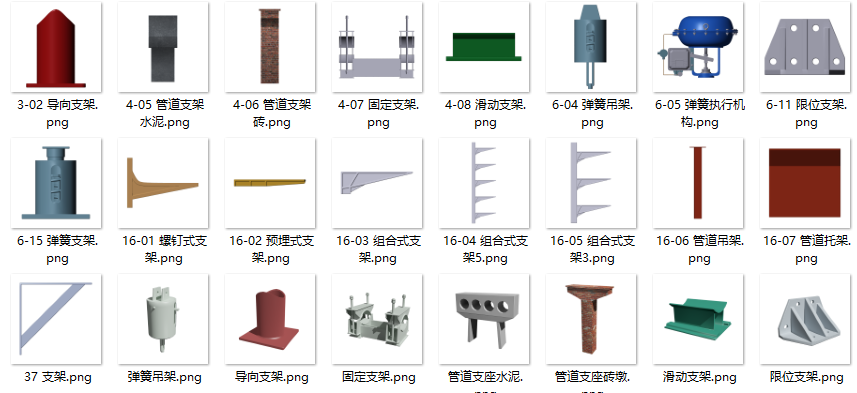

六、支架类（24种）

包含各类管道支撑装置：

• 固定支架、滑动支架、导向支架、限位支架
• 弹簧支架、弹簧吊架、弹簧执行机构
• 管道支架（水泥、砖）、管道吊架、管道托架
• 螺钉式支架、预埋式支架、组合式支架等

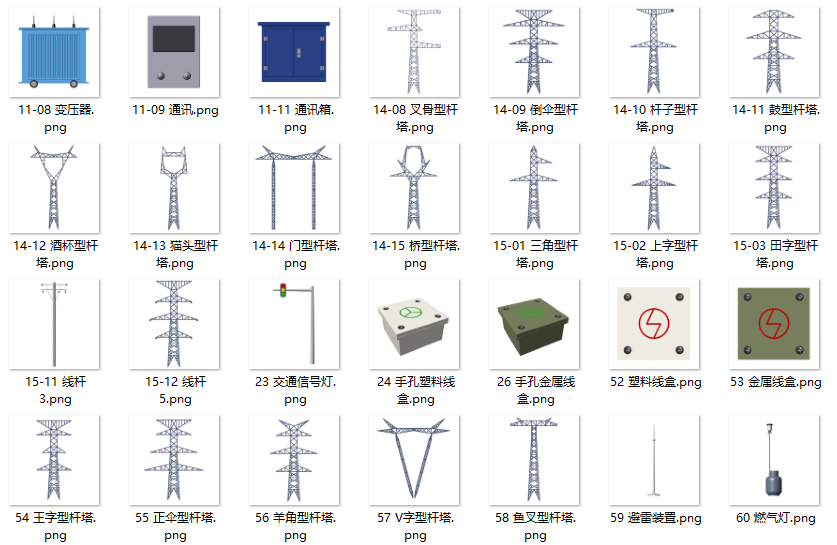

七、电力设施类（64种）

包含电力和通讯相关设施：

杆塔系列

• 叉骨型、倒伞型、杆子型、鼓型、酒杯型
• 猫头型、门型、桥型、三角型、上字型
• 田字型、王字型、正伞型、羊角型、V字型
• 鱼叉型等各种杆塔造型

线盒系列

• 手孔塑料线盒、手孔金属线盒
• 通讯塑料线盒、通讯金属线盒
• 人孔、电缆井等

灯具系列

• 路灯、燃气灯、警报灯
• 航空灯、探照灯等

其他设施

• 变压器、配电箱、电力开关
• 直流变频器、太阳能发电装置
• 避雷装置、交通信号灯等

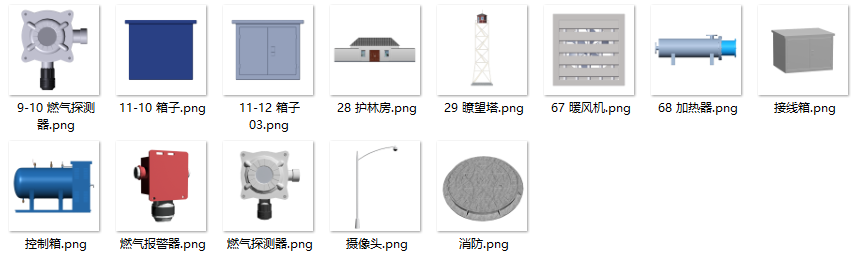

八、特殊设施类（13种）

包含其他专业设施：

• 消防栓、消防设施
• 燃气报警器、燃气探测器、燃气表箱
• 护林房、瞭望塔、摄像头
• 接线箱、控制箱、箱体等

适用场景

工程设计

• CAD制图：可直接插入AutoCAD、中望CAD等软件
• BIM建模：配合Revit等BIM软件使用
• 管网设计：适用于各类管网设计专业软件

GIS应用

• 管网GIS系统：用于管网信息化管理平台
• 地图标注：在地图上标注管网设施位置
• 数据可视化：管网数据的可视化展示

文档编制

• 技术方案：工程技术方案配图
• 施工图纸：施工图纸图例说明
• 操作手册：设备操作维护手册配图
• 培训教材：专业培训教材插图

系统开发

• 管网管理系统：管网信息管理系统界面设计
• 移动应用：巡检、维护类移动应用
• Web平台：管网监控和管理Web平台

技术规格

• 文件格式：PNG（支持透明背景）
• 图标数量：716个
• 分辨率：高清品质，适合各种尺寸使用
• 命名规范：中文命名，清晰易识别
• 分类组织：按功能分类，便于查找

使用方法

1. 下载解压：下载后解压到本地文件夹
2. 浏览选择：根据分类浏览，选择所需图标
3. 导入使用：直接拖拽或导入到设计软件中
4. 调整应用：根据需要调整大小和位置

适用人群

• 市政工程设计师
• 给排水工程师
• 燃气管网设计师
• BIM工程师
• GIS开发人员
• 工程制图人员
• 技术文档编写人员
• 相关专业学生

常见问题

Q: 图标可以商用吗？

A: 购买后可用于商业项目，无需额外授权。

Q: 支持哪些软件？

A: PNG格式通用性强，支持AutoCAD、Revit、Photoshop、Illustrator、Word、PowerPoint等几乎所有主流软件。

Q: 可以修改图标吗？

A: 可以使用图像编辑软件对图标进行调整和修改。

Q: 如何快速找到需要的图标？

A: 所有图标均采用中文命名，可使用系统搜索功能快速定位。

Q: 图标清晰度如何？

A: 所有图标均为高清PNG格式，放大使用也能保持清晰。

更新说明

本素材库会持续更新，购买用户可免费获取后续更新版本。

售后服务

• 提供技术支持
• 解答使用问题
• 接受定制需求

立即购买

专业的管道拓扑图标素材库，让您的设计工作事半功倍！
