超图iServer WMTS服务突破18级限制：自定义接口实现高精度瓦片加载

超图 iServer WMTS 服务默认只能返回小于等于 18 层级的瓦片，如果需要返回 18 层级以上的瓦片，需要在 iServer 管理平台里面创建服务接口。

服务器环境

SuperMap iServer 11i

示例

1、超图 WMTS 服务小于等于 18 层级正常返回瓦片

请求：

http://localhost:3090/iserver/services/map-DXT/wmts100/DXT/default/GoogleMapsCompatible_DXT/18/106647/207345.png

响应：

2、大于 18 层报 404 错误

请求：

http://localhost:3090/iserver/services/map-DXT/wmts100/DXT/default/GoogleMapsCompatible_DXT/19/213293/414686.png

状态码： 404 Not Found

响应：

<ExceptionReport xmlns="http://www.opengis.net/ows/1.1" xmlns:xsi="http://www.w3.org/2001/XMLSchema" version="1.1.0">
  <Exception exceptionCode="InvalidParameterValue" locator="TileMatrix">
    <ExceptionText>WMTS请求的GoogleMapsCompatible_DXT所属的分块矩阵19不存在</ExceptionText>
  </Exception>
</ExceptionReport>

解决方法

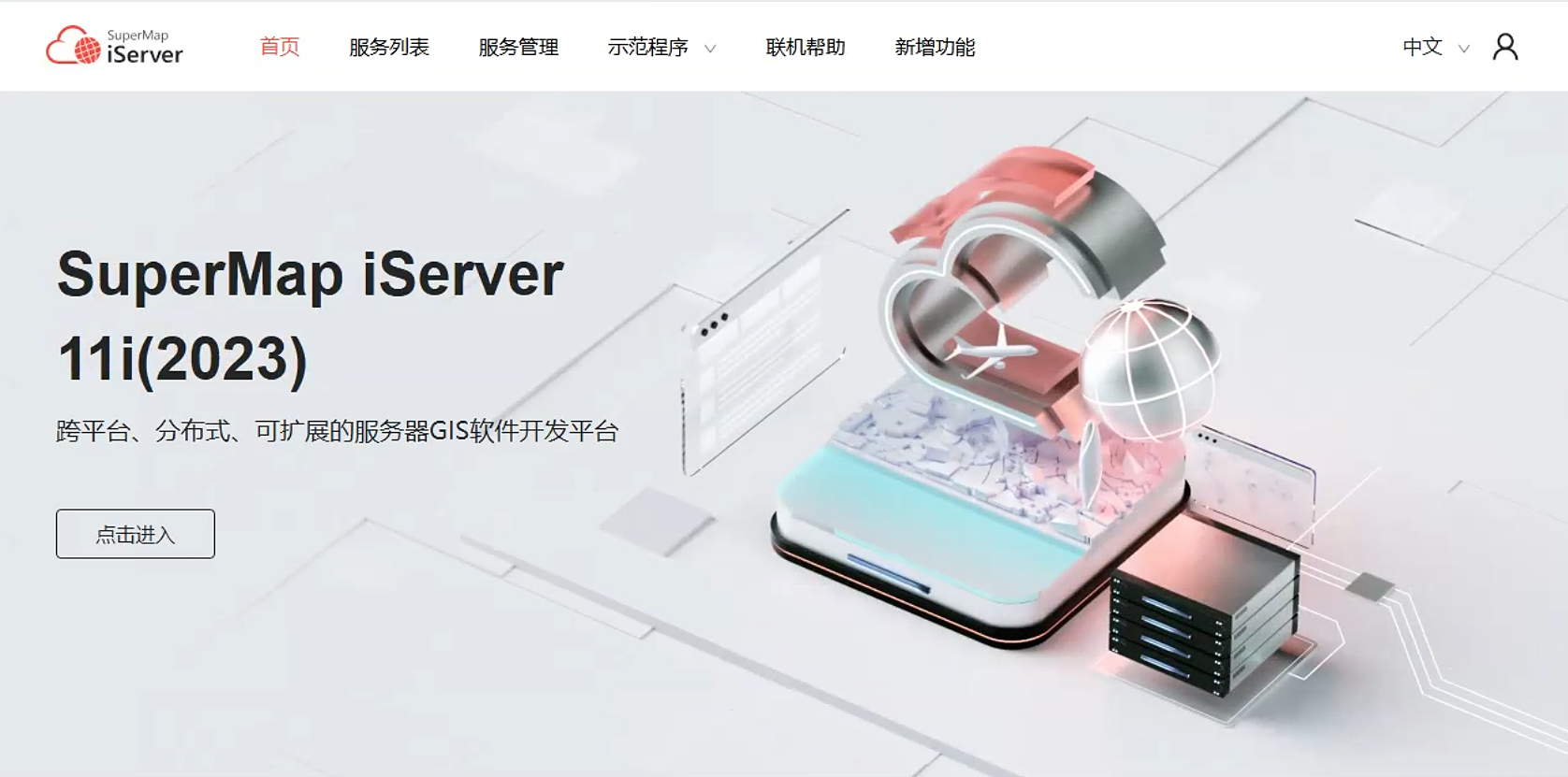

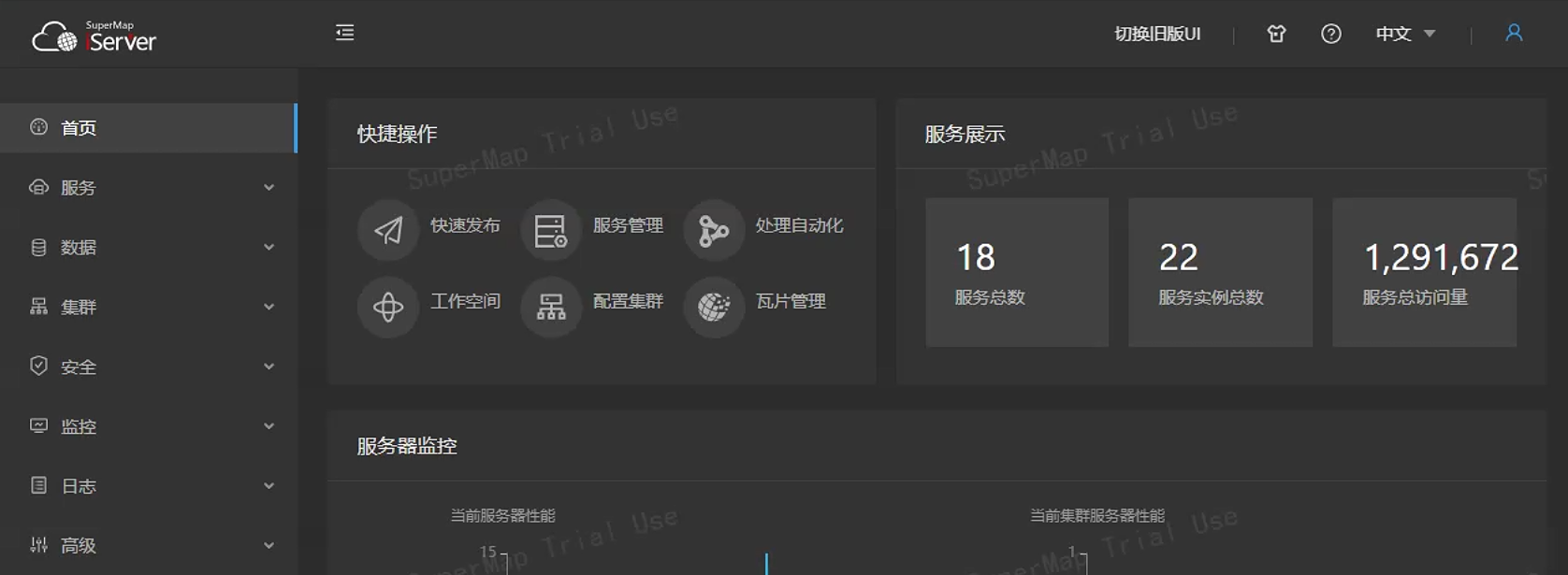

1、在浏览器中打开 iServer 管理平台，点击服务管理

http://localhost:3090/iserver/

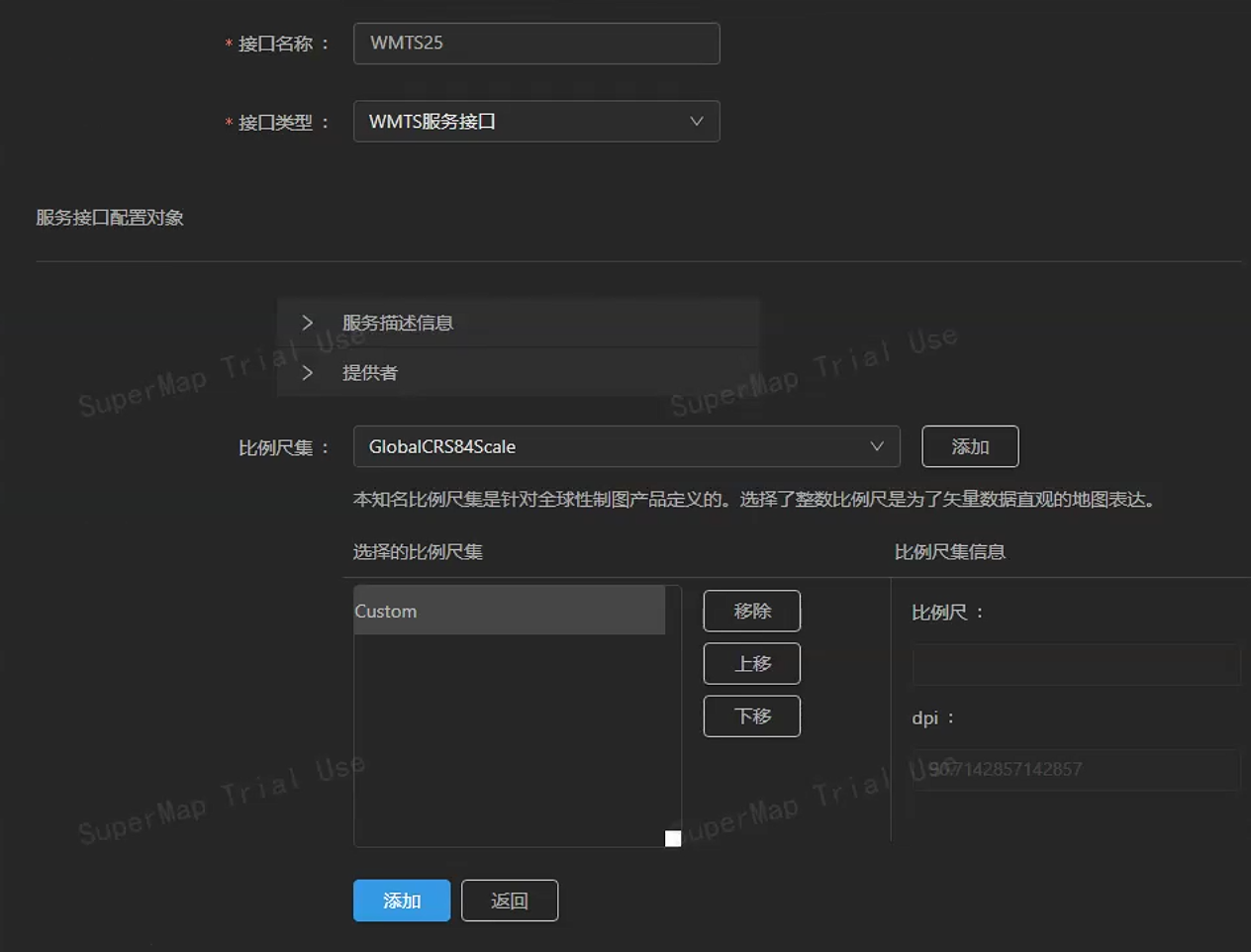

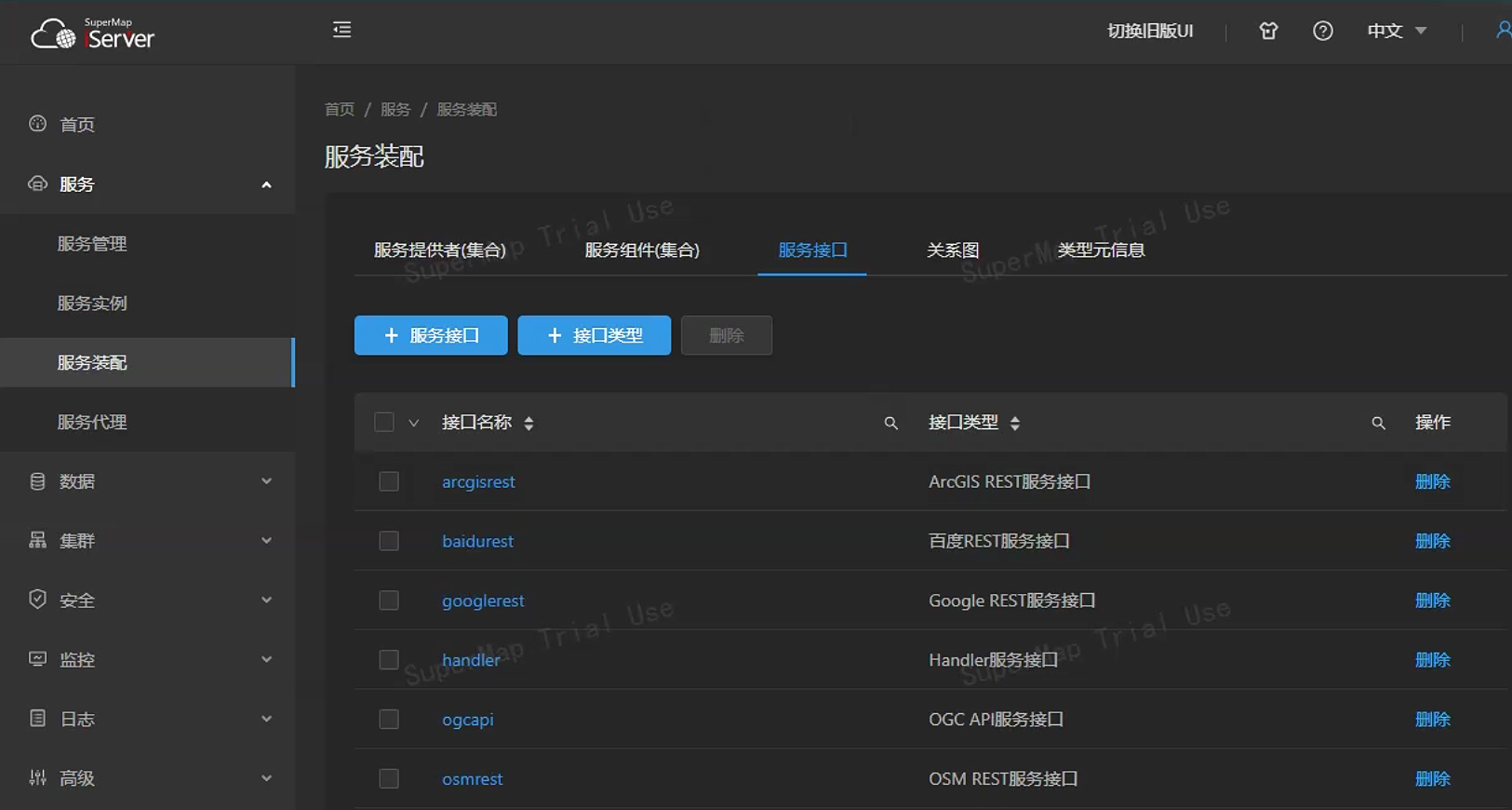

2、点击服务菜单下面的服务装配，点击服务接口。添加服务接口，按以下内容填写

• 接口名称： 随意填写，例如：WMTS25
• 接口类型： 选择 WMTS 服务接口
• 比例尺集： 选择 Custom，点击后面的添加按钮。由于新版 UI 存在 bug，无法修改自定义比例尺集的比例尺和 dpi。直接点击下面的添加，保存服务接口。

3、编辑文件 D:\SuperMap\supermap-iserver\webapps\iserver\WEB-INF\iserver-services-interfaces.xml，修改最下面添加的 WMTS25 服务接口的配置

重要提示：

• 配置文件中的所有空白必须是空格，不能是制表符，否则会报 xml 无法解析的错误。
• 修改文件会立即生效，无需重启 iServer 服务。
• WMTS 图层比例尺必须跟底图的比例尺保持一致，否则会产生偏移。

<interface class="com.supermap.services.wmts.WMTSServlet" name="WMTS25">
  <config class="com.supermap.services.wmts.WMTSConfig">
    <identification>
      <keywords/>
    </identification>
    <provider>
      <serviceContact/>
    </provider>
    <hideFeatureInfo>false</hideFeatureInfo>
    <customEntireBounds>-20037508.3427892,-20037508.3427892,20037508.3427892,20037508.3427892</customEntireBounds>
    <tileMatrixSets>
      <com.supermap.services.wmts.TileMatrixSet>
        <wellKnownScaleSet>Custom</wellKnownScaleSet>
        <scales>591658710.9091312,295829355.4545656,147914677.7272828,73957338.8636414,36978669.4318207,18489334.71591035,9244667.357955175,4622333.678977588,2311166.839488794,1155583.419744397,577791.7098721985,288895.85493609926,144447.92746804963,72223.96373402482,36111.98186701241,18055.990933506204,9027.995466753102,4513.997733376551,2256.998866688275,1128.4994333441375,564.2497166720688,282.1248583360344,141.0624291680172,70.5312145840086,35.2656072920043,17.63280364600215</scales>
        <dpi>96</dpi>
        <tileWidth>256</tileWidth>
        <tileHeight>256</tileHeight>
      </com.supermap.services.wmts.TileMatrixSet>
    </tileMatrixSets>
    <verifyMode>DEFAULT</verifyMode>
  </config>
</interface>

如果你使用天地图作为底图，使用以上配置即可。如果你使用谷歌底图，比例尺 scales 需要改成谷歌标准的比例尺。

谷歌底图 0~25 层级比例尺（0~19层级数据来自ArcGIS Server，后面的比例尺为除2得到）：

591657527.591555,295828763.795777,147914381.897889,73957190.948944,36978595.474472,18489297.737236,9244648.868618,4622324.434309,2311162.217155,1155581.108577,577790.554289,288895.277144,144447.638572,72223.819286,36111.909643,18055.954822,9027.977411,4513.988705,2256.994353,1128.497176,564.248588,282.124294,141.062147,70.5310735,35.26553675,17.632768375

天地图底图 0~25 层级比例尺（0~19层级数据来自WMTS能力文档，后面的比例尺为除2得到）：

591658710.9091312,295829355.4545656,147914677.7272828,73957338.8636414,36978669.4318207,18489334.71591035,9244667.357955175,4622333.678977588,2311166.839488794,1155583.419744397,577791.7098721985,288895.85493609926,144447.92746804963,72223.96373402482,36111.98186701241,18055.990933506204,9027.995466753102,4513.997733376551,2256.998866688275,1128.4994333441375,564.2497166720688,282.1248583360344,141.0624291680172,70.5312145840086,35.2656072920043,17.63280364600215

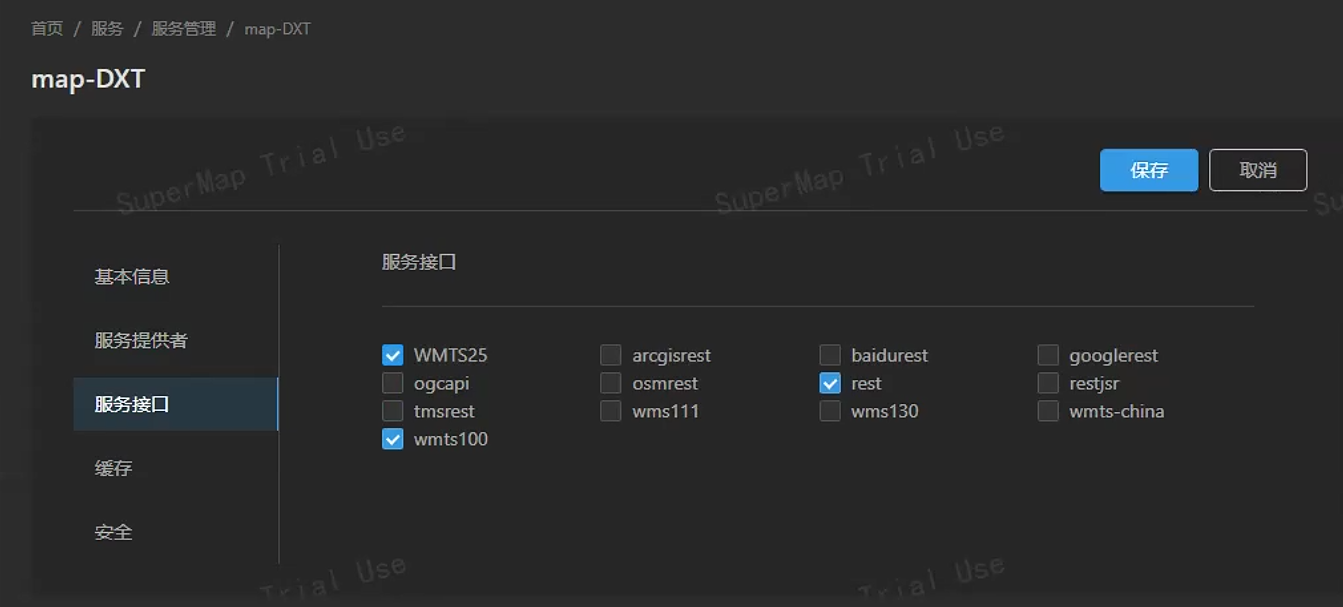

4、点击服务下面的服务管理，打开 WMTS 服务所在的地图服务。在服务接口中勾选我们新添加的 WMTS25 服务，点击保存，然后重启这个地图服务

5、使用以下地址即可访问能力文档和 19~25 层级的地图瓦片

能力文档：

http://localhost:3090/iserver/services/map-DXT/WMTS25

19 层级瓦片：

http://localhost:3090/iserver/services/map-DXT/WMTS25/DXT/default/Custom_DXT/19/213293/414686.png

20 层级瓦片：

http://localhost:3090/iserver/services/map-DXT/WMTS25/DXT/default/Custom_DXT/20/426586/829372.png

参考文档

接口定义文件：D:\SuperMap\supermap-iserver\webapps\iserver\WEB-INF\iserver-services-interfaces.xml

服务定义文件：D:\SuperMap\supermap-iserver\webapps\iserver\WEB-INF\iserver-services.xml

天地图能力文档：https://t5.tianditu.gov.cn/cva_w/wmts?SERVICE=WMTS&REQUEST=GetCapabilities&tk=天地图TK
